| 藍式過濾器 |
| 。―GL型） |
|
| 藍式過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。 |

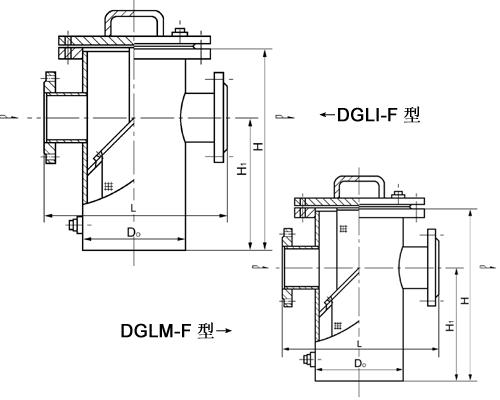

| 1、藍式法蘭連接直通平底式過濾器（DGLI-F型） |
| 2、藍式法蘭連接重疊型直通平底式過濾器（DGLMI-F型） |
|
| 公稱直徑
DN |
結構尺寸（PN≤5.0MPa）mm
|
管塞
N
|
L |
H |
H1 |
D0 |
25 |
180 |
260 |
160 |
Φ76 |
Rc3/4 |
32 |
200 |
270 |
160 |
Φ76 |
40 |
260 |
300 |
170 |
Φ108 |
50 |
260 |
300 |
170 |
Φ108 |
65 |
330 |
360 |
210 |
Φ108 |
80 |
340 |
400 |
250 |
Φ108 |
100 |
400 |
470 |
300 |
Φ219 |
125 |
480 |
550 |
360 |
Φ273 |
150 |
500 |
630 |
420 |
Φ273 |
200 |
560 |
780 |
530 |
Φ325 |
250 |
660 |
930 |
640 |
Φ426 |
M20x1.5 |
300 |
750 |
1200 |
840 |
Φ476 |
|

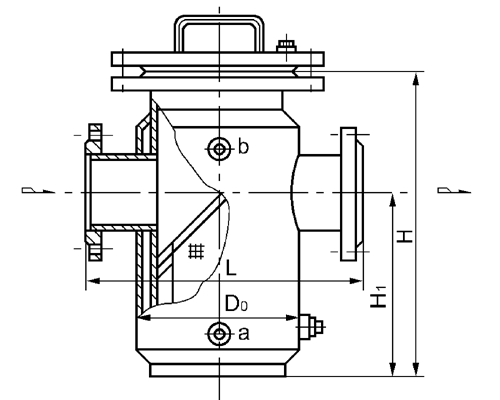

| 3、藍式帶夾套型法蘭連接直通平底式過濾器（DGLJI-F型） |
|
| 公稱直徑DN |
安裝尺寸MM |
夾 套 |
管塞
N |
| L |
H |
H1 |
蒸汽
壓力 |
D0 |
進口a |
出口b |
| 25 |
215 |
350 |
180 |
≤0.6MPa |
Φ108 |
G3/4 |
G3/4 |
Rc3/4 |
| 32 |
235 |
360 |
180 |
Φ108 |
| 40 |
300 |
430 |
210 |
Φ159 |
| 50 |
300 |
430 |
210 |
Φ159 |
| 65 |
450 |
490 |
250 |
Φ159 |
| 80 |
460 |
530 |
290 |
Φ273 |
DN20 |
DN20 |
| 100 |
500 |
600 |
345 |
Φ325 |
| 125 |
580 |
700 |
410 |
Φ377 |
DN25 |
DN25 |
| 150 |
600 |
780 |
470 |
Φ377 |
| 200 |
660 |
930 |
580 |
Φ426 |
|

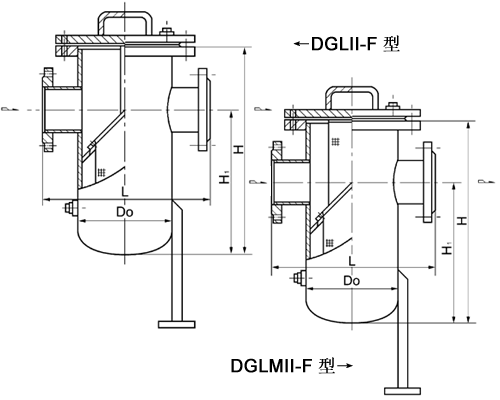

| 4、藍式法蘭連接直通對頭式過濾器（DGLII-F型） |
| 5、藍式法蘭連接重疊型直通對頭式過濾器（DGLMII-F型） |
|
| 公稱直徑
DN |
公稱壓力
PN |
結構尺寸 mm |
管塞
N |
|
L |
H |
H1 |
H2 |
D0 |
D0 |
D0 |
|
200 |
≤5.0MPa |
800 |
1680 |
300 |
1310 |
Φ500 |
Φ420 |
3-Φ20 |
Rc1" |
|
250 |
840 |
1850 |
300 |
1450 |
Φ550 |
Φ450 |
3-Φ20 |
Rc1" |
|
300 |
960 |
2050 |
300 |
1610 |
Φ600 |
Φ520 |
3-Φ24 |
Rc1" |
|
350 |
1060 |
2210 |
300 |
1740 |
Φ700 |
Φ620 |
3-Φ24 |
Rc1" |
|
| 6、藍式法蘭連接高低接管平底式過濾器（DGLIII-F型） |
| 7、藍式法蘭連接重疊型高低接管平底式過濾器（DGLMIII-F型） |
|
| 公稱直徑
DN |
公稱壓力
PN |
結構尺寸 mm |
管塞
N |
| L |
H |
H1 |
H2 |
D0 |
| 25 |
≤5.0MPa |
180 |
280 |
110 |
180 |
Φ76 |
Rc3/4 |
| 32 |
200 |
285 |
110 |
180 |
Φ76 |
| 40 |
260 |
340 |
120 |
220 |
Φ108 |
| 50 |
260 |
340 |
120 |
220 |
Φ108 |
| 65 |
330 |
400 |
160 |
270 |
Φ133 |
| 80 |
340 |
460 |
180 |
320 |
Φ159 |
| 100 |
400 |
550 |
200 |
390 |
Φ219 |
| 125 |
480 |
630 |
260 |
450 |
Φ273 |
| 150 |
500 |
720 |
310 |
530 |
Φ273 |
| 200 |
560 |
900 |
390 |
670 |
Φ325 |
| 250 |
660 |
1070 |
480 |
800 |
Φ426 |
M20x1.5 |
| 300 |
750 |
1360 |
640 |
1040 |
Φ478 |
|
| |
